| 원래 장소: | 주저우, 중국 |
|---|---|
| 브랜드 이름: | LING FENG |
| 인증: | ISO9001: 2015 |
| 최소 주문 수량: | 1KG |
| 가격: | Negotiable |
| 포장 세부 사항: | 스틸 드럼 |
| 배달 시간: | 양도할 수 있는 |
| 지불 조건: | 양도할 수 있는 |
| 공급 능력: | 200 MT/year |
| 재료: | 시멘트가 발라진 탄화물 첨가물 | 기능: | WC 곡물의 소결 과정을 자라고, 얻습니다 고강도와 높은 경도를 통제하십시오. |
|---|---|---|---|
| 물자 유형: | 탄화물 분말, 합성 탄화물 견고한 솔루션 분말을 금속을 붙이십시오 | 출현: | 파우더 |
| 포장: | Streel 드럼 | 애플리케이션: | 절단 도구는, 세라믹, 등을 금속을 붙입니다. |
| 하이 라이트: | WC-Co Compound Carbide Solid,Inhibitor Compound Carbide Solid Solution,WC-Co Cemented Compound Carbide Solid |
||

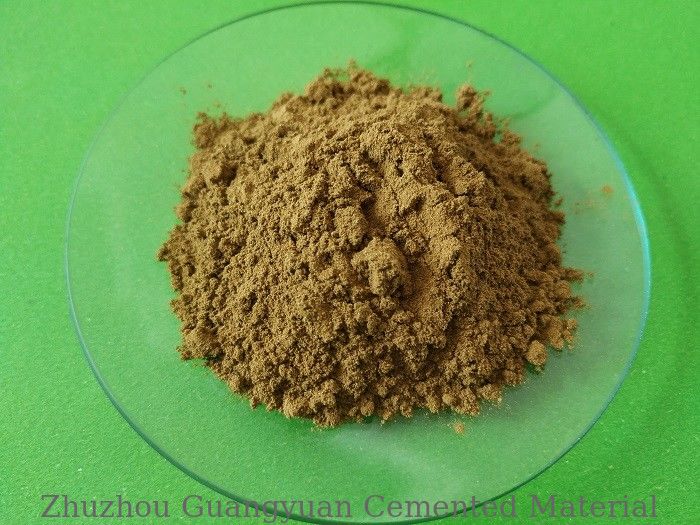

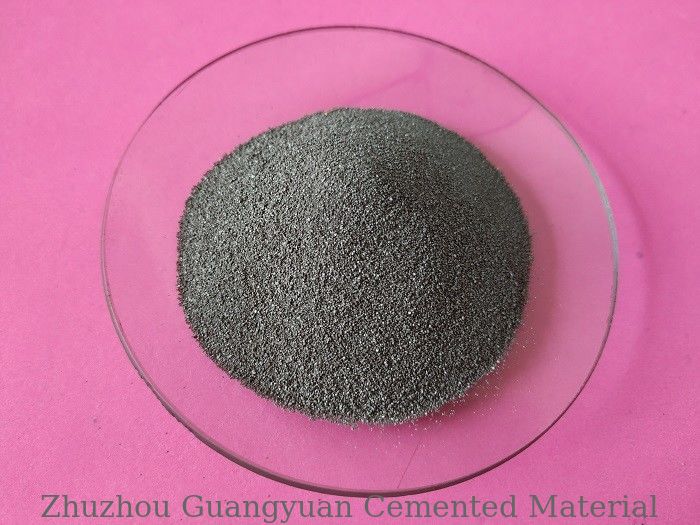

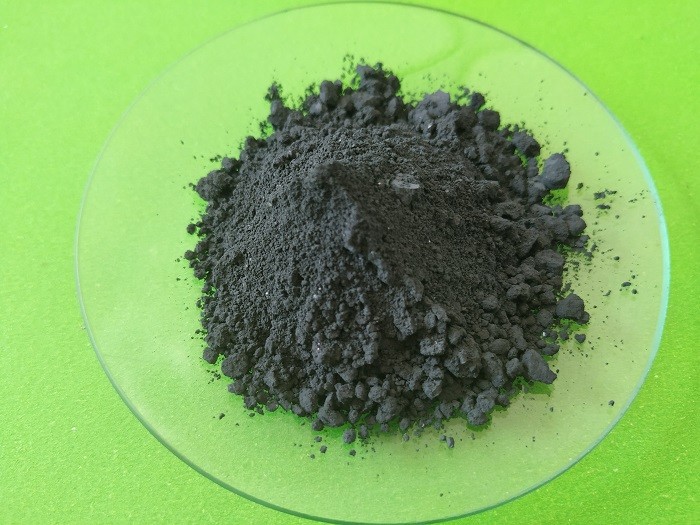

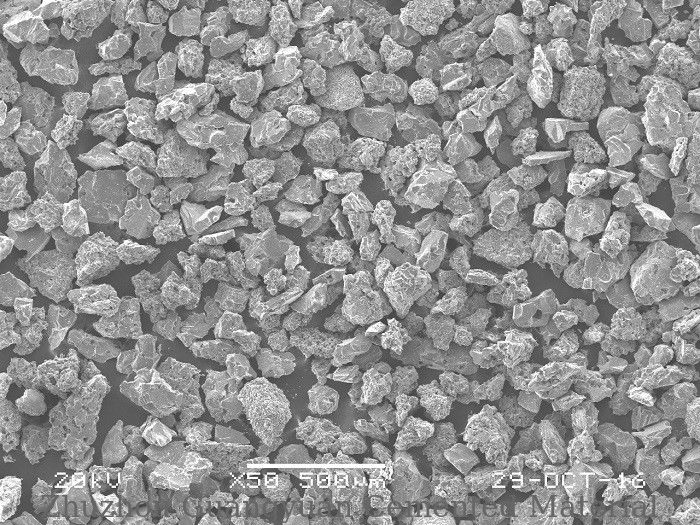

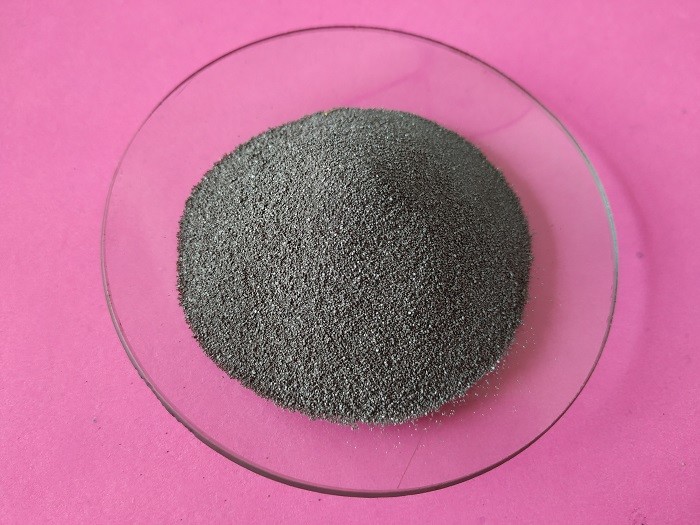

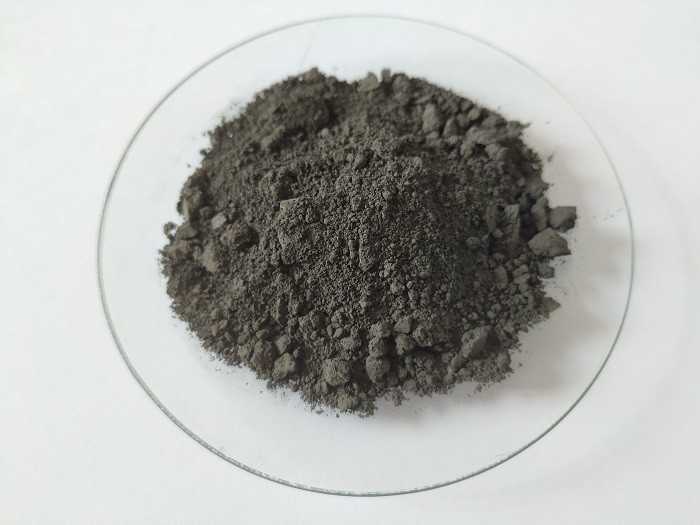

초경합금 첨가제, 금속 탄화물, WC-Co 초경합금의 입자 억제제, 복합 탄화물 고용체
WC 입자 성장의 소결 과정을 효과적으로 제어하기 위해 주사 전자 현미경 (sem), 인장 기계 및 로크웰 경도계를 사용하여 초미세 초경합금의 고강도 및 고경도를 얻어 다른 질량 분율과 VC의 비율을 연구합니다. /Cr3C2 및 초미세 WC 입자 성장 억제제의 소결 온도 WC-Co 초경합금의 미세 조직 및 충격 기계적 특성은 초미세 초경합금의 테스트 결과와 결합하여 VC/Cr3C2 입자 성장 억제제 메커니즘에서 분석됩니다.결과는 초미세 초경합금 WC 입자 크기 분포에 적절한 양의 VC/Cr3C2 결정립 성장 억제제를 첨가했을 때 명백한 그룹직조 결함이 없고 합금이 미세하고 균일한 미세 조직과 우수한 기계적 특성을 갖는다는 것을 보여줍니다.결정립 성장 억제제 0.5%(질량 분율) 0.2% VC/Cr3C2, 1450℃ 초미세 WC의 소결 제제 WC - 12 Co 탄화물 굽힘 강도 3710 mpa, 경도(HRA) 91.5 VC/Cr3C2 결정립 성장 억제제 메카니즘: VC WC와의 주요 반응은 WC/Co 계면에 모인 고용체(W, V) C를 생성하고, WC/Co 계면을 감소시킬 수 있으며, 결합 단계에서 Cr3C2 주요 고용체는 결합 단계에서 WC 용해도를 낮춥니다.이 둘의 결합된 작용은 결합 단계에서 WC의 용해 및 침전 과정을 느리게 하여 소결 과정에서 WC 입자의 성장을 억제합니다.
우리는 탄탈륨 탄화물을 포함하여 다른 종류의 금속 탄화물을 가지고 있습니다.피오더 ( TaC ), 니오븀 탄화물 피오더 ( NbC ), 티타늄 카바이드피오더 ( TiC ), 크롬 탄화물피오더 ( Cr3C2 ), 바나듐 카바이드피오더 ( VC ), 몰리브덴 탄화물 피오더 (MoC) , 및 복합 탄화물 고용체c, 포함탄탈륨-니오븀 탄화물 고용체 분말 ( Ta+Nb 카바이드),텅스텐-티타늄-탄탈륨 카바이드 고용체 분말(크롬 포함)(W+Ti+Ta카바이드 + Cr),텅스텐-티타늄-탄탈륨(니오븀) 카바이드 고용체 분말 (W+Ti+Ta/Nb 탄화물 + Cr),텅스텐-티타늄 카바이드 고용체 분말(W+Ti 카바이드).
1. 탄탈륨 카바이드 분말
| 등급 | FTaC-1 | FTaC-2 | |
|
주요 내용 %
|
타(Nb)C | ＞99.5 | ＞99.5 |
| TC | ＞6.20 | ＞6.20 | |
| FC | <0.15 | <0.15 | |
|
불순물 함량 % MAX |
NB | 0.15 | 0.15 |
| 철 | 0.08 | 0.08 | |
| 시 | 0.015 | 0.015 | |
| 영형 | 0.40 | 0.20 | |
| 엔 | 0.05 | 0.05 | |
| 나 | 0.015 | 0.015 | |
| 카 | 0.015 | 0.015 | |
| Fsss(음) | ≤1.0 | 1.5±0.5 | |
| 등급 | FNbC-1 | FNbC-2 | NbC-C-3 | |
|
불순물 함량 % 최대 |
TC | 11.0±0.5 | 11.0±0.5 | 11.0±0.5 |
| FC | 0.20 | 0.20 | 0.10 | |
| 영형 | 0.80 | 0.30 | 0.10 | |
| 엔 | 0.15 | 0.15 | 0.15 | |
| 고마워 | 0.25 | 0.25 | 0.25 | |
| 티 | 0.02 | 0.02 | 0.02 | |
| 시 | 0.01 | 0.01 | 0.01 | |
| 철 | 0.15 | 0.15 | 0.40 | |
| 카 | 0.01 | 0.01 | 0.01 | |
| Fsss(음) | 1.20±0.30 | 3.0±1.0 | -- | |
|
체 크기 NbC-C-3(메쉬) |
-60/+325,-100/+200, -200/+325, -325(n일 수 있음이기적인 | |||
|
등급
|
(TaNb)C 80:20 |
(TaNb)C 60:40 |
(TaNb)C 90:10 |
(TaNb)C 70:30 |
|
주요 내용 % |
고마워 | 71±1.5 | 56±1.3 | 84.4±1.5 | 65.6±1.5 |
| NB | 20.6±1.0 | 35±1.3 | 8.85±1.0 | 26.6±1.2 | |
| TC | 7.2±0.5 | 8.1±0.5 | 6.75±0.5 | 7.8±0.5 | |
| FC | <0.15 | <0.15 | <0.15 | <0.15 | |
|
|
공동 | 0.15 | 0.15 | 0.15 | 0.15 |
| 시 | 0.02 | 0.02 | 0.01 | 0.01 | |
| 철 | 0.15 | 0.15 | 0.15 | 0.15 | |
| 카 | 0.01 | 0.01 | 0.01 | 0.01 | |
| 알 | 0.015 | 0.015 | 0.015 | 0.015 | |
| 엔 | 0.20 | 0.20 | 0.20 | 0.20 | |
| 에스 | 0.03 | 0.03 | 0.03 | 0.03 | |
| 영형 | 0.25 | 0.25 | 0.25 | 0.25 | |
| 티 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Fsss 크기(음) | 2.50±1.50 | 2.50±1.50 | 2.50±1.50 | 2.50±1.50 | |
4. 크롬이 포함된 텅스텐-티타늄-탄탈륨 카바이드 고용체 분말.
| 등급 | YH1CK | YH2CK | YH3CK | |
|
본관 함량 % |
티 | 19.6±0.5 | 22.6±0.5 | 25.1±0.5 |
| 고마워 | 35.5±0.5 | 27.0±0.5 | 20.0±0.5 | |
| TC | 9.6±0.2 | 10.2±0.2 | 10.6±0.2 | |
| FC | <0.40 | <0.40 | <0.40 | |
| 크롬 | 0.14-0.22 | 0.16-0.26 | 0.14-0.25 | |
| 여 | 밸런스 | 밸런스 | 밸런스 | |
|
최대 |
철 | 0.10 | 0.10 | 0.10 |
| 나 | 0.005 | 0.005 | 0.005 | |
| 케이 | 0.005 | 0.005 | 0.005 | |
| 에스 | 0.03 | 0.03 | 0.03 | |
| 영형 | 0.30 | 0.30 | 0.30 | |
| 엔 | 0.25 | 0.25 | 0.25 | |
| Fsss 크기(음) | ≤1.0 | ≤1.0 | ≤1.0 | |
| 등급 | 4K29 | 4K34 | 4K11 | 4K10 | YS30 | 4K12 | |
|
함량 % |
티 | 29.4±0.5 | 35.0±0.5 | 10.4±0.5 | 32.0±0.5 | 26.5±0.5 | 12.0±0.5 |
| 여 | 36.0±1.0 | -- | 63.0±1.5 | 45.5±1.5 | 밸런스 | 밸런스 | |
| TC | 11.2±0.2 | 12.0±0.2 | 7.8±0.3 | 12.1±0.3 | 10.8±0.2 | 7.8±0.4 | |
| FC | <0.30 | <0.20 | <0.60 | -- | <0.30 | <0.60 | |
| 고마워 | 22.4-23.4 | 52.5-53.5 | 17.6-18.6 | <0.30 | 30.7-31.7 | 24.0-26.0 | |
| NB | -- | -- | -- | 10.0±0.5 | -- | -- | |
|
최대 |
철 | 0.10 | 0.10 | 0.10 | 0.10 | 0.10 | 0.15 |
| 나 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
| 케이 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 | |
| 에스 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | |
| 영형 | 0.30 | 0.30 | 0.30 | 0.30 | 0.30 | 0.30 | |
| 엔 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | 0.50 | |
| Fsss 크기(음) | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | |
6. 텅스텐-티타늄 카바이드 고용체 분말
| 등급 | 4K32 | 4K40 | 4K24 | 4K64 | |
|
구성 % |
티 | 32±0.5 | 39.5±1.5 | 24.0±0.5 | 63.5±1.5 |
| 여 | 56.0±1.0 | 47.0±1.5 | 65.0±1.5 | 19.5±1.5 | |
| TC | 11.2±0.2 | 12.4±0.3 | 10.2±0.5 | 16.5±0.5 | |
| FC | <0.2 | <0.5 | <0.4 | <0.60 | |
|
불순물 함량 % 최대 |
철 | 0.10 | 0.10 | 0.10 | 0.1 |
| 모 | 0.10 | 0.10 | 0.10 | 0.10 | |
| 시 | 0.005 | 0.005 | 0.005 | 0.005 | |
| 공동 | 0.05 | 0.05 | 0.05 | 0.05 | |
| 나 | 0.005 | 0.005 | 0.005 | 0.005 | |
| 케이 | 0.005 | 0.005 | 0.005 | 0.005 | |
| 카 | 0.01 | 0.01 | 0.01 | 0.01 | |
| 에스 | 0.03 | 0.03 | 0.03 | 0.03 | |
| 영형 | 0.30 | 0.30 | 0.30 | 0.50 | |
| 엔 | 0.50 | 0.50 | 0.50 | 0.50 | |
| 상 조성 | 단상 | 단상 | 단상 | 단상 | |
| Fsss 크기(음) | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | 2.5±1.0 | |
7. 바나듐 카바이드 분말
| 등급 | FVC-1 | FVC-2 | FVC-3 | VC-C-4 | |
|
불순물 함량 % 최대 |
TC | ＞16.8 | ＞16.8 | ＞16.8 | ＞16.8 |
| FC | <1.0 | <1.0 | <1.0 | <0.80 | |
| 영형 | <1.20 | <0.50 | <0.30 | <0.30 | |
| 엔 | 0.30 | 0.40 | 0.40 | 0.40 | |
| 철 | 0.15 | 0.15 | 0.15 | 0.40 | |
| 카 | 0.05 | 0.05 | 0.05 | 0.05 | |
| 알 | 0.02 | 0.02 | 0.02 | 0.02 | |
| 시 | 0.05 | 0.05 | 0.05 | 0.20 | |
| 나 | 0.01 | 0.01 | 0.01 | 0.01 | |
| Fsss 크기(음) | 1.0±0.20 | 1.5±0.5 | 3.0±1.0 | -- | |
| VC-C-4(메쉬)의 체 크기 |
-60/+325,-100/+200, -200/+325, -325 (협상 가능) |
||||
8. 티타늄 카바이드 질화물 분말
| 등급 | TiCN(3:7) | TiCN(4:6) | TiCN(5:5) | TiCN (6:4) | TiCN (7:3) | |||||||||||
|
불순물 함량% MAX |
TC | 6.9±0.3 | 8.5±0.8 | 10.0±0.5 | 11.8±0.8 | 13.5±0.5 | ||||||||||
| FC | <0.3 | <0.3 | <0.2 | <0.3 | <0.3 | <0.2 | <0.3 | <0.3 | <0.2 | <0.3 | <0.3 | <0.3 | <0.3 | <0.3 | <0.3 | |
| 엔 | 13.0-14.0 | 12.0-13.5 | 10.8-11.8 | 8.5-9.8 | 6.8-7.8 | |||||||||||
| 영형 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | <1.0 | <0.8 | <0.3 | |
| 철 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||||||||||
| Fsss 크기(음) | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | <1.0 | 1.5±0.5 | 3.0±1.0 | |
9. 티타늄 질화물 분말
| 등급 | FTiN-1 | FTiN-2 | FTiN-3 | |
|
불순물 함량% MAX |
TC | <0.80 | <0.80 | <0.80 |
| 엔 | ＞20.5 | ＞20.5 | ＞20.5 | |
| 영형 | <1.0 | <0.8 | <0.5 | |
| 철 | <0.20 | <0.20 | <0.20 | |
| Fsss 크기(음) | <1.0 | 1.5±0.5 | 3.0±1.0 | |
10. 크롬 카바이드 분말
| 등급 | FCr3C2-1 | FCr3C2-2 | FCr3C2-3 | Cr3C2-C-4 | |
|
불순물 함량 % MAX |
TC | ＞12.8 | ＞12.8 | ＞12.8 | ＞12.8 |
| FC | <0.30 | <0.35 | <0.35 | <0.30 | |
| 영형 | <2.0 | <0.80 | <0.35 | <0.35 | |
| 엔 | 0.1 | 0.1 | 0.1 | 0.1 | |
| 철 | 0.15 | 0.15 | 0.15 | 0.4 | |
| 카 | 0.02 | 0.02 | 0.02 | 0.1 | |
| 시 | 0.05 | 0.05 | 0.05 | 0.1 | |
| 모 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Fsss 크기(음) | <1.0 | 1.5±0.50 | 3.0±1.0 | -- | |
| Cr3C2-C-4(mes)의 체 크기 |
-60/+325,-100/+200, -200/+325, -325 (협상 가능)
|
||||
11. 티타늄 카바이드 분말
| 등급 | FTiC-1 | FTiC-2 | FTiC-3 | TiC-C-4 | |
|
불순물 함량 % |
TC | ＞19.0 | ＞19.0 | ＞18.8 | ＞18.8 |
| FC | <0.50 | <0.50 | <0.50 | <0.50 | |
| 영형 | 1.2 | 0.8 | 0.6 | 0.3 | |
| 엔 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 철 | 0.2 | 0.15 | 0.15 | 0.4 | |
| 시 | 0.02 | 0.02 | 0.02 | 0.02 | |
| 카 | 0.02 | 0.02 | 0.02 | 0.02 | |
| Fsss 크기(음) | <1.0 | 1.5±0.50 | 3.0±1.0 | -- | |
| TiC-C-4(메쉬)의 체 크기 | -60/+325,-100/+200, -200/+325, -325 (협상 가능) | ||||
12. 몰리브덴 카바이드 분말
| 등급 | FMo2C-1 | FMo2C-2 | Mo2C-C-3 | ||
|
불순물 함량 % |
TC | ＞5.80 | ＞5.80 | ＞5.80 | |
| FC | <0.20 | <0.20 | <0.20 | ||
| 영형 | 0.5 | 0.3 | 0.2 | ||
| 철 | 0.2 | 0.2 | 0.4 | ||
| Fsss 크기(음) | 1.5±0.5 | 3.0±1.0 | -- | ||
| Mo2C-C-3의 체 크기(메쉬) | -60/+325,-100/+200, -200/+325, -325 (협상 가능 | ||||
